Ignition Racing part for Kawasaki Ninja 250!! (IM8 Andrion for FTI system)
Kondisi Barang : Baru
Harga :
Lokasi Seller : DKI Jakarta
Description :
Prolog:
Ini adalah pengembangan terbaru khusus untuk motor dengan system pengapian FTI/TCI (Pengapian Moge) yang dikembangkan oleh XP Ignition, dinamakan Modul Pengapian karena menjaga tegangan konstan 350 Volt DC dengan system perintah dari FTI/TCI motor.
Penggunaan modul pengapian IM-8 Andrion for FTI/TCI system di motor menjadikan motor sangat responsif, motor tidak perlu mencapai RPM tinggi sudah mendapatkan kecepatan dan juga penggunaan modul ini memungkinkan motor untuk mengganti dengan Koil system CDI seperti Koil XP dll
Price : Rp 1.900.000,-
type 2 power (2 modul pengapian IM8 FTI)/ Termasuk pemasangan
Tersedia juga
type 4 Power Limited Edition :
[/spoiler]
Spoiler for open this:
Spoiler for open this:
for Harga Type 4 Power Limited Edition:
Rp 2.500.000,- Generated by 4 Power Limited Edition
Garansi 1 tahun
dan juga bisa pakai berbagai macam jenis Koil misal Koil ori maupun koil untuk system CDI (Koil XP, N*logy dll)
Spoiler for open this:
Spoiler for open this:
for Profil Alat dan cara pemasangan:
Profil Alat
Andrion IM-8 adalah Modul Pengapian Electronik untuk motor dengan pengapian system pengapian FTI.
Andrion IM-8 dirancang khusus oleh PT. Cahaya Berkat Teknologi untuk memaksimalkan pengapian pada Motor pengapian FTI dengan menjaga output voltage 350 volt Dc hingga putaran maksimal yang diperintahkan oleh FTI pada motordimana bila tanpa modul pengapian pada RPM tinggi pengapian akan mengecil.
Dengan menggunakan Andrion IM-8 motor akan mendapatkan bandwith power yang sangat luas.
Andrion IM-8 sangat cocok untuk digunakan harian, drag bike , maupun road race.
Keunggulan Teknologi Andrion IM-8
* Meningkatkan Akselerasi
Kendaraan dengan menggunakan Andrion IM-8 pengapian menjadi lebih besar � 80.000 Volt sedangkan dengan metode konvensional (tanpa Andrion IM-8 ) hanya 12.000 s/d 15.000 Volt sehingga pembakaran akan lebih sempurna
* Menghemat BBM
Kendaraan dengan pengapian Andrion IM-8 dapat meminimalisasi fluktuasi atau memaksimalkan ketepatan sistem pengapian, sehingga dapat mengefisienkan bahan bakar 15% s/d 25 % pada kecepatan konstan 60 km/jam atau lebih
* Pengapian Stabil
Pengapian dengan Andrion IM-8 tetap stabil pada putaran mesin diatas 3000 s/d maksimum Limiter RPM, sedangkan dengan metode konvensional pengapian akan mengecil
* Mudah distater
Karena dengan menggunakan Andrion IM-8 tegangan yang dihasilkan oleh coil lebih besar, sehingga mudah distater meskipun mesin dalam keadaan dingin sekalipun, sehingga dapat memperpanjang usia dynamo stater dan aki/batttery
* Coil tidak panas dan awet
Karena Coil dialiri pulsa bukan arus seperti pada pengapian konvensional, maka Coil tidak akan panas
* Busi tahan lama
Dengan Andrion IM-8 tidak terjadi penumpukan partikel pada ujung katode maupun anode busi, sehingga busi lebih tahan lama (awet)
* Pengganti CDI / FTI
Andrion IM-8 dapat menggantikan kerja FTI dengan lebih baik, sehingga FTI tidak panas dan dapat lebih tahan lama (awet) system Andrion IM-8 merupakan system pengapian Bi-polar sehingga dapat dirubah system nya menjadi CDI or FTI sesuai kebutuhan
* Mengurangi Polusi
Andrion IM-8 memperkecil kadar CO pada sisa
pembakaran (gas buang) sampai 50 %
* Garansi 1 Tahun Penuh
Andrion IM-8 di garansi selama 1 tahun penuh sejak tanggal pemasangan (yang disebabkan kesalahan alat/komponen)
Semua Andrion IM-8 dirancang khusus menggunakan Toroid dengan kapasitas besar dan telah melalui Quality Control dengan metode �life test� selama 4 jam dengan putaran 10.000 RPM
INSTALASI Andrion IM-8 Andrion IM-8
Andrion IM-8 terdapat 4 (Empat warna kabel) :
1. Merah : hubungkan ke +12 Volt di modul Andrion IM-8 ( 2 kabel merah bercabang)
2. Kuning : hubungkan ke coil di modul Andrion IM-8
3. Biru : Hubungkan ke +P di modul Andrion IM-8
4. Hitam : Massa hubungkan ke ground di modul Andrion IM-8
Cara pemasangan Kawasaki Ninja 250 dengan Koil original (Koil untuk system TCI) :
Koil Kiri :
Di Koil (+)
-Lepas kabel socket warna Merah dari koil (+) hubungkan dengan kabel warna merah dari modul, lalu hubungkan pin Koil (+) dengan kabel merah dari modul.
Di Koil (-)
- lepas kabel socket warna Hitam dari pin Koil (-) lalu hubungkan dengan kabel warna biru dari modul ,
- tancapkan kabel warna kuning dari modul ke pin Koil (-) motor
Koil Kanan :
Di Koil (+)
-Lepas kabel socket warna Merah dari koil (+) hubungkan dengan kabel warna merah dari modul, lalu hubungkan pin Koil (+) dengan kabel merah dari modul.
Di Koil (-)
- lepas kabel socket warna Hijau dari pin Koil (-) lalu hubungkan dengan kabel warna biru dari modul ,
- tancapkan kabel warna kuning dari modul ke pin Koil (-) motor
Di Accu
- Hubungkan kabel warna Hitam dari Modul ke accu (-) negatif
Start mesin
- Putar stop kontak motor dan start motor
Cara pemasangan Kawasaki Ninja 250 dengan
Koil XP Andrion CMC 2 A (Koil untuk system CDI):
1. Pasang Koil XP Andrion di dudukan Koil di motor
Di Koil XP Andrion CMC 2 A (Koil Kiri)
- Tancapkan kabel warna Kuning dari modul ke pin Koil XP Andrion CMC 2 A
- Hubungkan kabel socket Hitam dari motor ke pin kabel warna biru dari modul
- Hubungkan kabel Merah dengan socket kabel warna merah dari modul
- Isolasi kabel merah sisanya yang tidak terpasang
Di Koil XP Andrion CMC 2 A (Koil Kanan)
- Tancapkan kabel warna Kuning dari modul ke pin Koil XP Andrion CMC 2 A
- Hubungkan kabel socket Hijau dari motor ke pin kabel warna biru dari modul
- Hubungkan kabel Merah dengan socket kabel warna merah dari modul
- Isolasi kabel merah sisanya yang tidak terpasang
Di Accu
- Hubungkan kabel warna Hitam dari Modul ke accu (-) negatif
Start mesin
- Putar stop kontak motor dan start motor
Note : Pemakaian Koil untuk system CDI hanya boleh digunakan bila menggunakan
Modul pengapian IM-8 Andrion !!

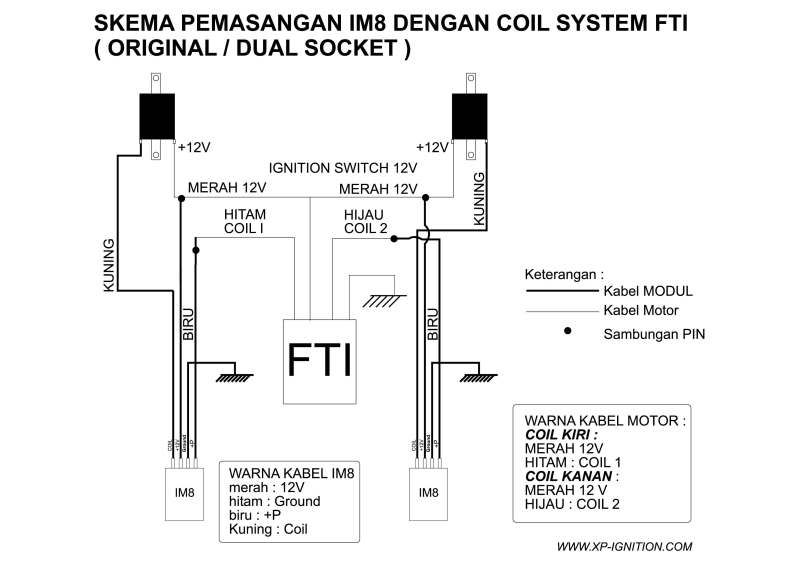

Skema pemasangan IM8 FTI for Kawasaki Ninja 250
Spoiler for open this:
Spoiler for open this:
for Skema Pemasangan:
Tips
Untuk mendapatkan hasil maksimum :
1. Renggangkan jarak elektroda busi menjadi 1 mm
2. Gunakan kabel busi dengan kualitas yang baik
3. Gunakan Koil XP Andrion CMC 2 A untuk hasil yang lebih maksimal
4. Selalu setting Karburator untuk hasil lebih maksimal
5. Andrion IM-8 dirancang dan dapat digunakan untuk
kompresi mesin maksimum 16:1 (High Compression)
Pecinta speed supaya Ninja 250 nya makin joss larinya
4th July 2012
