Permisi Momod dan juragan.

Saya hanya nubie (cewek lagi )yang mau berbagi informasi tentang mobil List ukuran PCD Mobil dengan contoh mobilnya.

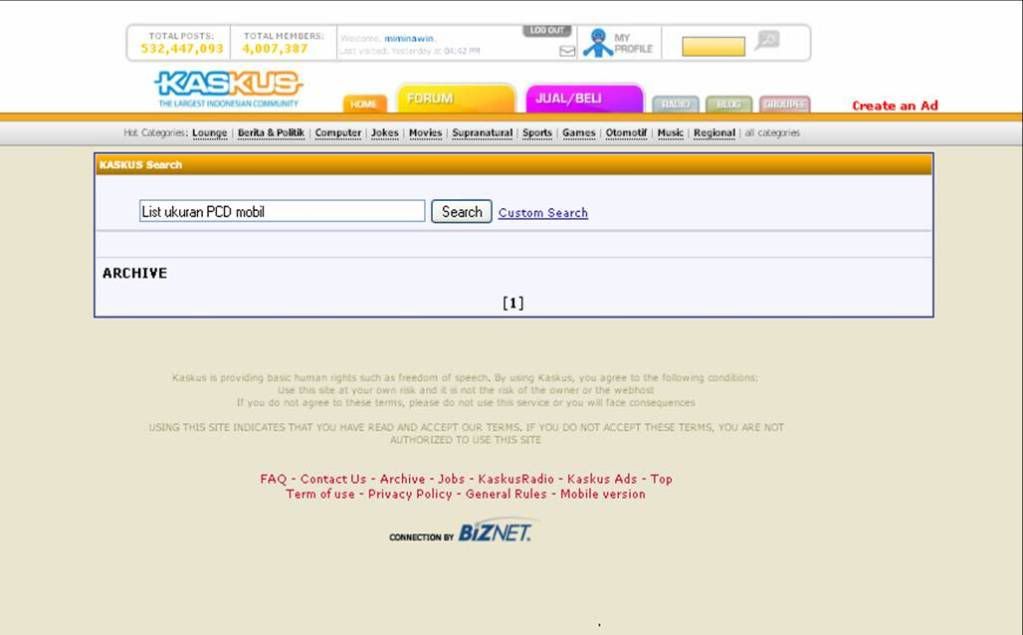

Udah di cek di search blm ada yang posting so no repost ya tp klo repost juga maafin ya..



bukti:




[/spoiler]

Spoiler for open this:

Spoiler for open this:

for Bukti:
















LIST UKURAN PCD




[/quote]

PCD 4 x 100

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






318i M40, Classy/Winner, Civic, City, Old accord, Visto, Lantis/Familia, Lancer evolution (versi lokal), Baleno, Esteem, Swift, Aerio,Timor, Corolla Great, All New, Twincam, Vios, Starlet,Yaris









PCD 4 x 108

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






Peugeot dan Volvo









PCD 4 x 110

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






Atoz, corolla KE20, Morris, Vantren, Zebra, Peugeot, karimun, Visto









PCD 4 x 114.3

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






Jazz, Mazda 323 series, Carry, Xenia, Accord VTI, Cielo, Maestro, Futura, Avanza, Kijang, Accent, Elantra, Panther, Carens, Colt, Eterna, Galant, Cefiro, Livina, Grand livina, Latio









PCD 5 x 100

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






New Altis, Celica, Corona, Wish, Beetle, Golf









PCD 5 x 108

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






Focus, Jaguar, Peugeot, Volvo









PCD 5 x 112

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






Audi, Mercedes, New Golf









PCD 5 x 114.3

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






Grandis, Kuda, Grandia, Elgrand, Murano, Xtrail, Subaru, Caravelle, Juke, Granmax, Luxio, Taruna, Terios, New Accord, New Civic, CRV, New CRV, Ellysion, HRV, Odyssey, Stream, APV, Arena, Grand Vitara, New Baleno, SX4, X-Over, Alphard, Camry, New Camry, Cressida, Estima, Hilux, Innova, Harrier, Previa, Rav4, Saloon, Rush, Vellfire, Cherokee, Captiva, Escape, Ranger, Grand Cherokee, Coupe, Santafe, Trajet, Carnival, Sedona, Sportage, Lexus, Mazda 3, Mazda 5, Mazda 6, CX7, CX9, RX8









PCD 5 x 120

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






BMW









PCD 5 x 139.6

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






Feroza, Jimny, Taft, Escudo, Grand Escudo, Katana, Sidekick, Vitara, XL7, CJ









PCD 6 x 139.6

Spoiler for open this:

Spoiler for open this:

for Jenis Mobil:






Fortuner, Hardtop, Land Cruiser, Prado, Blazer, Everest, H1, New Panther, Pregio, Travello, Pajero, Pajero Sport, Terano, l200, Triton, DMax, Hilux Double Cabin

Spoiler for open this:

Arti dari Kode-Kode Velg



Ada beberapa kode-kode yang di pakai untuk menggambarkan spesifikasi detail dari sebuah velg, diantaranya adalah :



1. Rim Marking : format penulisannya biasanya adalah 15x7J ET 38, yang artinya adalah velg tersebut berukuran 15 inch dengan lebar 7 inch dan offset 38 mm.



2. Center Bore : lubang di tengah-tengah lubang baut pada velg, yang mempunyai fungsi untuk menahan velg untuk tetap berada dipusat roda, atau sering juga disebut dengan Center Hole.



3. Bolt Patern (Pitch Circle Diameter / PCD) : merupakan jarak lubang baut yang ada pada velg.



4. Offset : ukuran seberapa besar tekukan penampang / permukaan tengah velg bagian dalam yang ke luar ataupun ke dalam, semakin kecil ukuran offset maka penampang dalamnya semakin tebal sehingga membuat velg apabila terpasang di mobil akan semakin keluar dari fender mobil.

Lebih detail mengenai Offset. Just Klik!!

Cara Membaca Kode Velg

Spoiler for open this:

Spoiler for open this:

for Dari sumber lain:






Sebagai contoh: Sebuah velg tertera kode 7 1/2 (7.5) x 17 kemudian 4/114.3 dan ET +40.



Angka 7.5 pada rangkaian kode 7.5 x 17 merupakan lebar velg dalam satuan inci sementara angka 17 merupakan diameter velg dalam satuan inci.

Arti angka 7.5 x 17 berarti velek memiliki lebar 7,5 inci dengan diameter 17 inci.



Rangkaian kode 4/114.3 merupakan kode untuk menunjukkan jumlah baut yaitu 4 baut dan 114.3 merupakan kode untuk PCD (Pitch Circle Diameter) yaitu diameter pola lingkaran posisi baut dalam satuan milimeter.

Jadi jika ada kode 5/112, berarti velek tersebut memiliki 5 lubang baut dengan PCD 112 mm.



Kode ET merupakan ukuran offset velg. Velg memiliki dua bibir yaitu bibir luar dan bibir dalam. Jika dudukan baut velg berada tepat di tengah-tengah antara bibir luar dan bibir dalam (centerline) berarti velg memiliki offset 0.



Posisi dudukan baut velg semakin ke arah luar berarti velg memiliki offset positif demikian pula sebaliknya jika posisi dudukan roda cenderung lebih ke arah dalam berarti negatif. Jadi jika pada velg tertulis ET +40 itu artinya posisi dudukan baut roda pada velg bergeser ke luar sejauh 40 mm.

Sumber

Spoiler for open this:

Spoiler for open this:

for Dari ceriwisser:

Spoiler for open this:

Originally Posted by toto17



sist mau tambahin sedikit kepanjangan dari PCD Sendiri itu adalah "Pitch Circle Diameter"..

yang di maksud sist bener, merupakan lingkaran yang terbentuk dari jarak antara baut yang ada..



contoh pembacaan PCD sendiri



5 x 112



angka 5 merupakan julah baut yang ada

112 merupakan diameter keseluruhan dari baut yang ada biasanya di dalam satuan millimeter ( mm )



segitu aja sist semoga bermanfaat..trims,thumbup

[quote]






Originally Posted by Fr3Nc3 L10n



ralat dikit cara ngukur nya



Untuk 4 baut dan 5 baut cara ngukur nya beda



Utk 4 baut ngukurnya langsung dari jarak titik tengah 1 baut ke titik tengah baut yg di sebrangnya



utk yg 5 baut cara ngukurnya dari jarak titik tengah 1 baut ke titik tengah baut yg diseberang horizontalnya lalu dikurangi jarak titik tengah baut tersebut dengan titik tengah baut yg ada disebrang diagonalnya
