MINI-GENERATOR With Light Switch For Motorized Bicycles



Generator Mini, dibuat untuk menyediakan listrik untuk 6 volt pencahayaan sekitar 3 sampai 5 watt.

Item ini mencakup Switch SPDT Cahaya dan mudah diinstal.

Foto-foto kedua dan ketiga di bawah menggambarkan Mini-Gen diinstal ke perumahan dinamo mesin. Ini "mini-Gen" adalah generator mini dan akan menghasilkan listrik yang dapat diandalkan untuk semua sistem 6V lampu umum 3w.



Generator ini menyalakan lampu, 3 sampai 5 watt sistem pencahayaan yang dihasilkan. Hanya menginstal ke dalam kasus dinamo menggunakan 2 sekrup belakang dinamo, maka rute merah (output) kawat melalui wire harness. Kabel merah dari GENERATOR MINI akan mengirim listrik ke lampu melalui saklar lampu atau terhubung langsung untuk cahaya kontinyu.

[/spoiler]

Spoiler for open this:

Spoiler for open this:

for genswitch:

Spoiler for open this:

• Menginstal generator mini dan dapatkan lampu untuk sepeda bermotor.
• Tidak ada lagi masalah dari baterai jika mati dan lampu tipis.
• Sebuah light switch sudah termasuk untuk koneksi ke lampu.
• Saklar SPDT termasuk kawat tanah opsional untuk menetralisir Mini-Gen ketika lampu mati.
• Kawat Mini-Gen sepanjang 12 cm dan panjang kabel switch adalah sekitar 15 cm.

Spoiler for open this:

Spoiler for open this:

for geninstall1:

Spoiler for open this:

• Buka casing mesin dinamo, kemudian gunakan 2 sekrup belakang untuk memasang Mini-Generator di bagian dalam casing mesin dinamo.
• Lepas kawat Grommet di bagian depan (plastik putih atau karet hitam) kemudian masukkan kawat mini-Gen ke Grommet.
• Gunakan obeng kecil atau kuku untuk mendorong, kemudian masukkan kawat.

Spoiler for open this:

Spoiler for open this:

for geninstall2:

Spoiler for open this:

• Setelah Mini-Generator dipasang, kabel listrik harus diarahkan menuju kursi sepeda untuk sambungan Mini-Charger, kecuali digunakan untuk tujuan lainnya.
• Posisi kabel di dalam casing menjauh dari bagian yang bergerak dan juga pastikan tidak akan terjepit di bawah penutup.
• Gunakan lakban atau kabel Tis untuk mengamankan kabel di bawah bracket sepeda.
• Dalam foto ini Mini-Gen terhubung ke kabel merah dari Mini-Charger. Hasil Anda akan terlihat jauh lebih baik daripada yang satu ini.

Spoiler for open this:

Spoiler for open this:

for gendisplay1b:

Spoiler for open this:

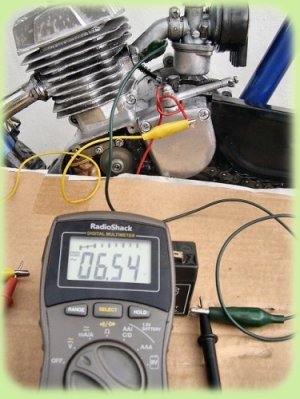

• Berikut adalah tegangan Mini-Gen yang sedang diukur.
• Mini-Gen di sini adalah memproduksi sedikit di atas 6 volt untuk semua 6 volt dan sistem pencahayaan aksesoris.
• Ini disebut generator (yang secara teknis menghasilkan tegangan dc), tapi ini menghasilkan tegangan AC.
• Kecepatan mesin di sini adalah sekitar 900-1000 RPM yang hanya sedikit di atas kecepatan idle.
• Kebanyakan pengendara akan menghasilkan tegangan ini pada kecepatan lambat sekitar 12 sampai 15 MPH.
• Tegangan yang lebih tinggi sekitar 12 atau lebih dapat diperoleh pada kecepatan mesin lebih tinggi, tetapi direkomendasikan hanya untuk 6 volt.

Spoiler for open this:

Spoiler for open this:

for gendisplay2b:

Spoiler for open this:

• Disini terlihat Mini-Gen dihubungkan ke lampu 6 volt / 3 watt, untuk lampu depan dan belakang.
• Jenis pencahayaan sekitar 500 milliamps (1 / 2 AMP), tapi itu diuji pada baterai terisi penuh 6 volt dan amp yang digunakan sekitar 0,435 (atau 435 milliamps).
• Pada foto, Anda melihat lampu menggunakan 424 milliamps, hanya sedikit lebih dari kecepatan idle.
• Tidak seperti kebanyakan lampu LED, bola lampu biasa akan nyala baik dari AC ataupun DC dengan tidak ada masalah.

[spoiler=open this] for PENAMPAKAN:
