All About GPS

GPS ( Global Positioning System )

Fakta Singkat

� GPS memiliki nama resmi NAVSTAR GPS (Navigation Satellite Timing and Ranging Global Positioning System)

� Satelit ini digunakan pada sistem navigasi dan penentuan posisi

� Satelit ini dioperasikan dan dikembangkan Departemen Pertahanan Amerika dan komite penentuan posisi Amerika.

� Sistem GPS mulai dikembangkan pada 1973 � April 1994

� Satelit GPS Pertama (Blok 1) diluncurkan pada 1978

� Orbit GPS Mencakup Seluruh Bumi

� Operasi dilakukan secara kontinu siang dan malam

� Bebas dari Gangguan Cuaca

� Dapat Digunakan Oleh Banyak Orang dalam satu waktu

� Satelit ini didesain untuk penentuan posisi, kecepatan, informasi waktu

� Memiliki Ketelitian Posisi (mm � m), kecepatan (cm/ detik), dan waktu (nanodetik)



Jenis Satelit pada GPS

� Satelit Blok 1 = Satelit Percobaan Sistem GPS

� Satelit Blok 2 = Satelit Komersial GPS pertama

� Satelit Blok 2A = Satelit Komersial GPS yang telah di upgrade dari jenis Blok 2

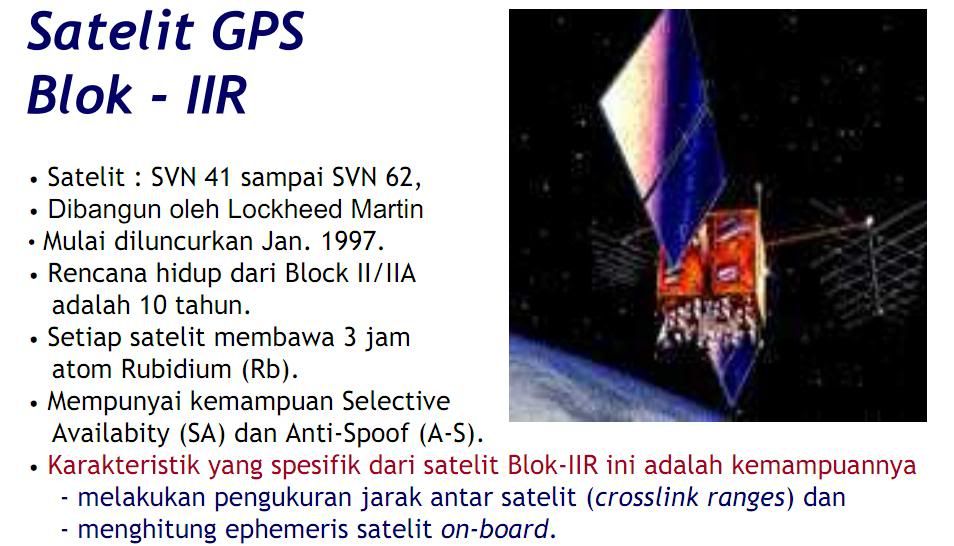

� Satelit Blok 2R = Satelit Pengganti Blok 2A

� Satelit Blok 2R(M) = Satelit Blok 2R yang lebih di modernisasi

� Satelit Blok 2F = Satelit Blok 2R(M) yang lebih teliti dan ketahanan lebih kuat

� Satelit Blok 3 � 4 = Akan Ane Update Kl thread ini mnt d update ( hehehehe)


[/spoiler]

Spoiler for open this:

Spoiler for open this:

for Satelit Blok 1:

Spoiler for open this:

Spoiler for open this:

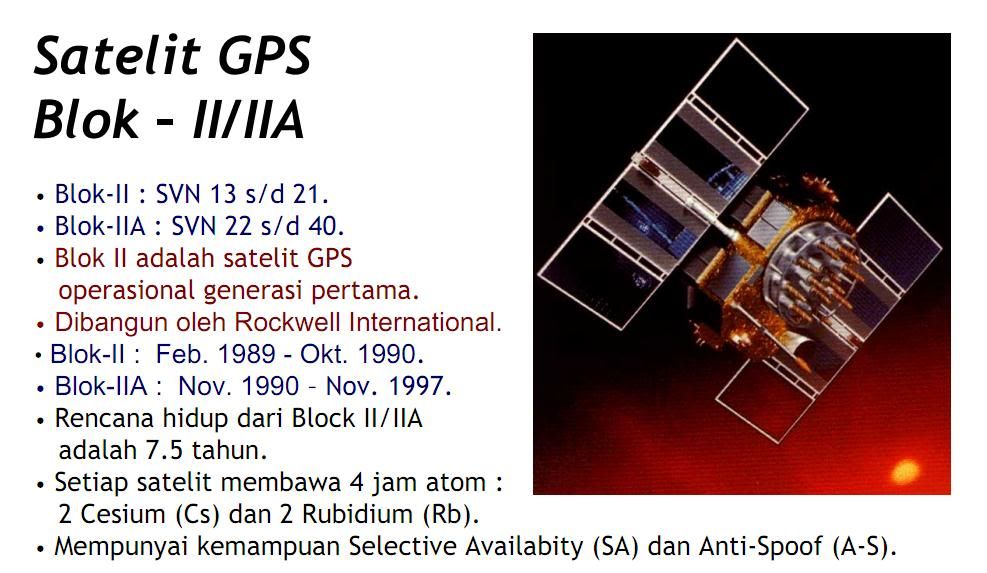

for Satelit Blok 2:

Spoiler for open this:

Spoiler for open this:

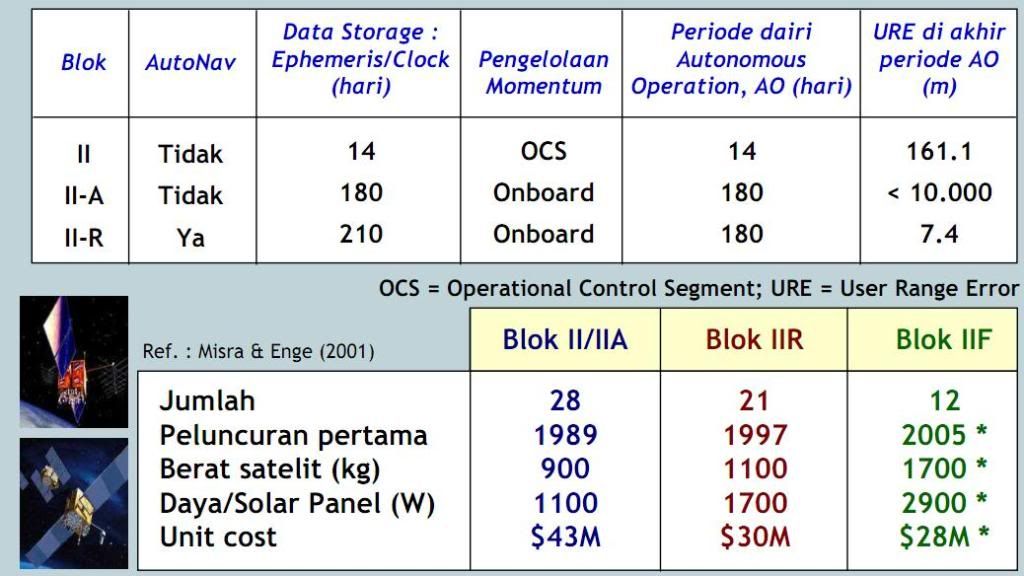

for Perbandingan Satelit:














Penggunaan Berdasarkan Jenis Satelit

� Blok 1 ( 11 Satelit ) yang merupakan konsep awal GPS digunakan pada 1978 � 1995

� Blok 2 ( 30 Satelit ) yang merupakan satelit yang digunakan saat ini dengan rincian:

� Blok 2 = 1 Satelit

� Blok 2A = 15 Satelit

� Blok 2R = 12 Satelit

� Blok 2R(M) = 2 Satelit



Satelit GPS

� GPS seperti Radio di Angkasa yang memancar pada 2 Frekuensi

� Dilengkapi dengan antena untuk mengirim dan menerima sinyal pada spektrum L Band

� Satelit dilengkapi Jam Atom ( 4 Jam Atom = 2 Cesium dan 2 Rubidium )

� Mempunyai 2 sayap sebagai panel surya untuk energinya

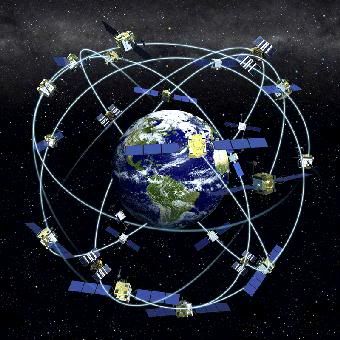

� Konstelasi Satelit disusun untuk memastikan agar 4-10 Satelit GPS selalu terlihat dimana saja dan kapan saja di Bumi ini.

� Kecepatan satelit dalam orbit sekitar 4km/detik

� Di Indonesia umumnya 6 � 9 Satelit GPS akan bisa dilihat selalu.

Spoiler for open this:

Spoiler for open this:

for Update 1:

Spoiler for open this:

Spoiler for open this:

for Fungsi GPS:







[/quote][quote]






Originally Posted by sollami



Kegunaan

* Militer

GPS digunakan untuk keperluan perang, seperti menuntun arah bom, atau mengetahui posisi pasukan berada. Dengan cara ini maka kita bisa mengetahui mana teman mana lawan untuk menghindari salah target, ataupun menetukan pergerakan pasukan.



* Navigasi

GPS banyak juga digunakan sebagai alat navigasi seperti kompas. Beberapa jenis kendaraan telah dilengkapi dengan GPS untuk alat bantu nivigasi, dengan menambahkan peta, maka bisa digunakan untuk memandu pengendara, sehingga pengendara bisa mengetahui jalur mana yang sebaiknya dipilih untuk mencapai tujuan yang diinginkan.



* Sistem Informasi Geografis

Untuk keperluan Sistem Informasi Geografis, GPS sering juga diikutsertakan dalam pembuatan peta, seperti mengukur jarak perbatasan, ataupun sebagai referensi pengukuran.



* Sistem pelacakan kendaraan

Kegunaan lain GPS adalah sebagai pelacak kendaraan, dengan bamtuan GPS pemilik kendaraan/pengelola armada bisa mengetahui ada dimana saja kendaraannya/aset bergeraknya berada saat ini.



* Pemantau gempa

Bahkan saat ini, GPS dengan ketelitian tinggi bisa digunakan untuk memantau pergerakan tanah, yang ordenya hanya mm dalam setahun. Pemantauan pergerakan tanah berguna untuk memperkirakan terjadinya gempa, baik pergerakan vulkanik ataupun tektonik

Spoiler for open this:

Spoiler for open this:

for Modernisasi Satelit GPS:

Spoiler for open this:

Spoiler for open this:

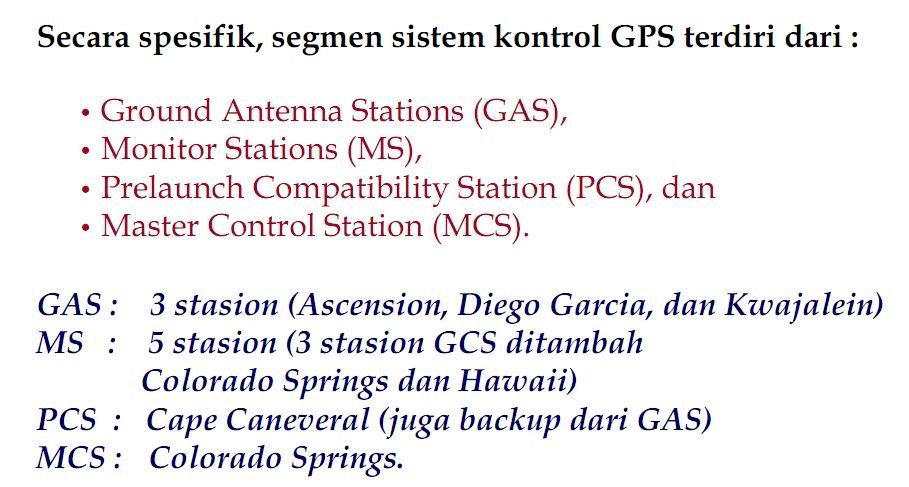

for Tipe � Tipe Stasiun Kontrol GPS:

Spoiler for open this:

Spoiler for open this:

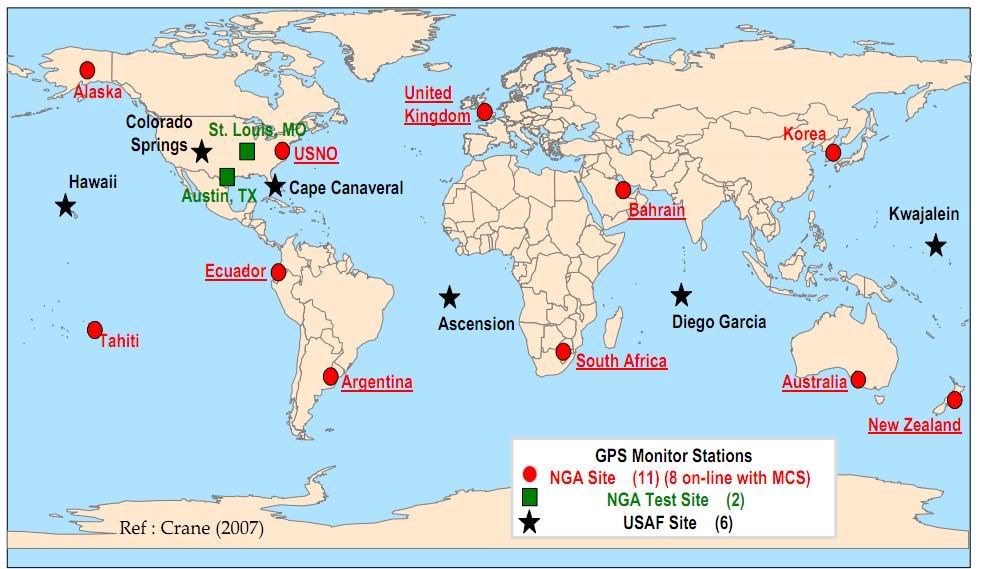

for Persebaran Stasiun Kontrol GPS di Dunia:

Spoiler for open this:

Spoiler for open this:

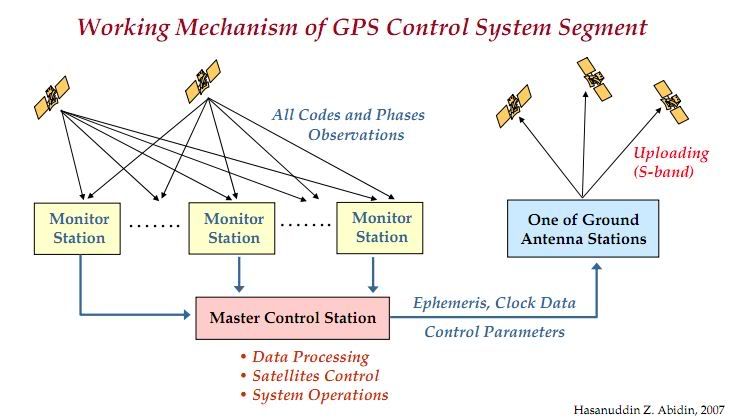

for Mekanisme Kerja GPS:

Spoiler for open this:

Spoiler for open this:

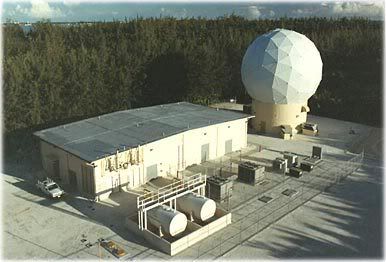

for Foto Master Stasiun GPS Diego Garcia:

Spoiler for open this:

Spoiler for open this:

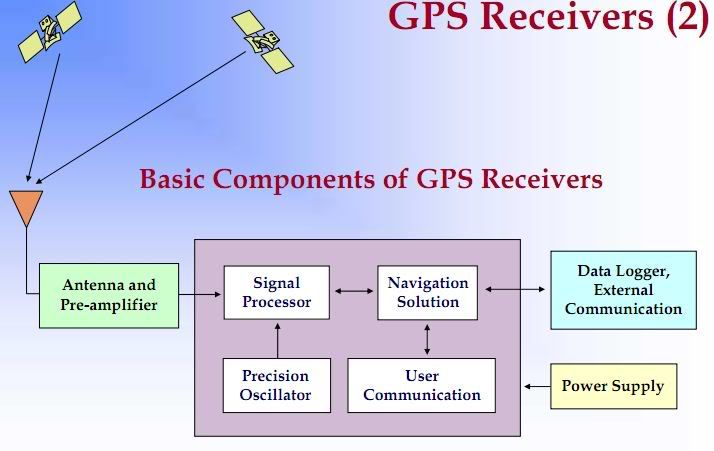

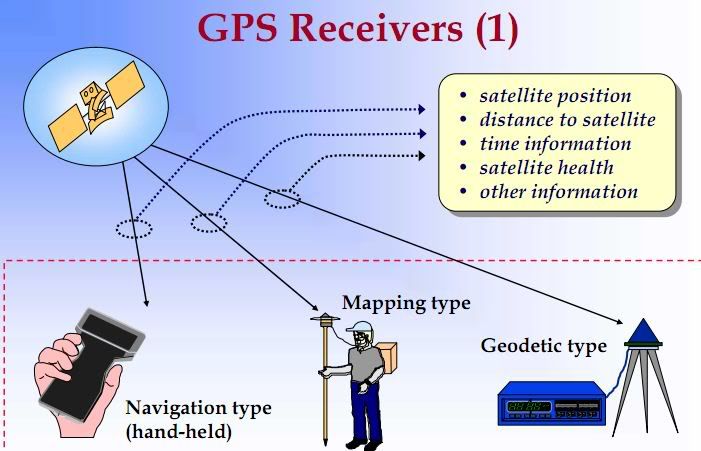

for Cara Kerja Receiver GPS:

Spoiler for open this:

Spoiler for open this:

for Spektrum Receiver GPS:

Spoiler for open this:

Spoiler for open this:

for Antena GPS:






� Merupakan komponen penting dari suatu receiver GPS

� Antena GPS berfungsi menerima gelombang elektromagnetik yang dari GPS serta merubahnya menjadi arus listrik, kemudian diperkuat dan dikirimkan ke receiver untuk proses lebih lanjut

� Antena GPS mempunyai polarisasi lingkaran tangan kanan

Spoiler for open this:

Spoiler for open this:

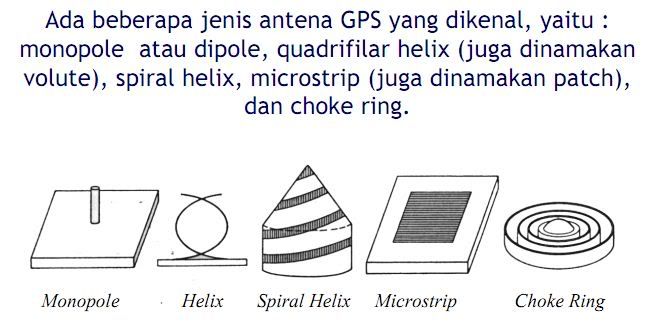

for Jenis Antena GPS:

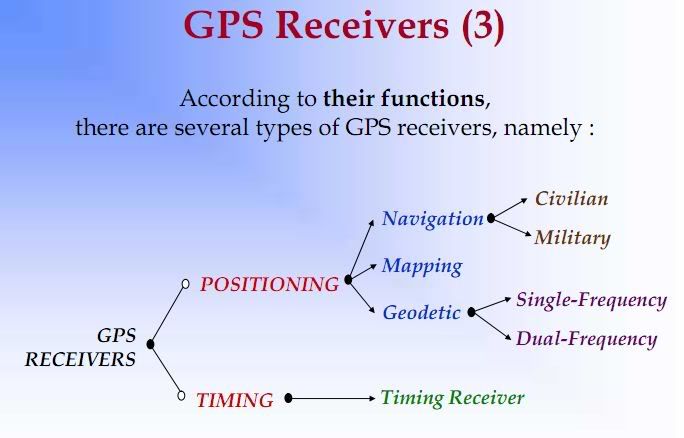

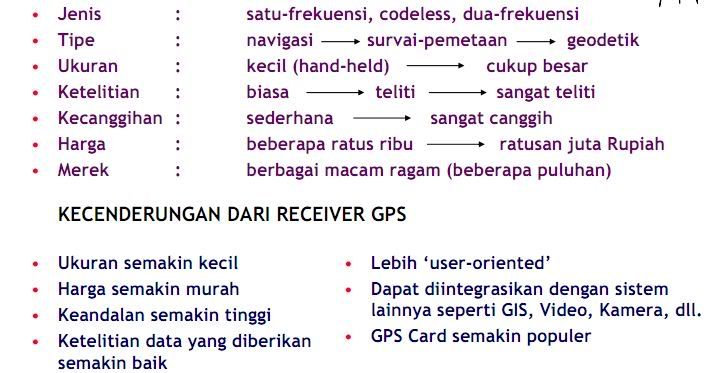

[spoiler=open this] for Contoh Receiver GPS:

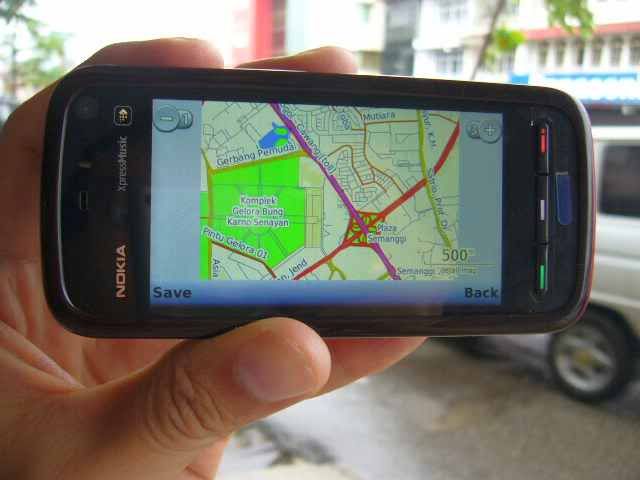

Receiver Di Gadget

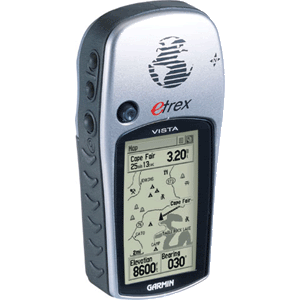

Receiver Handled

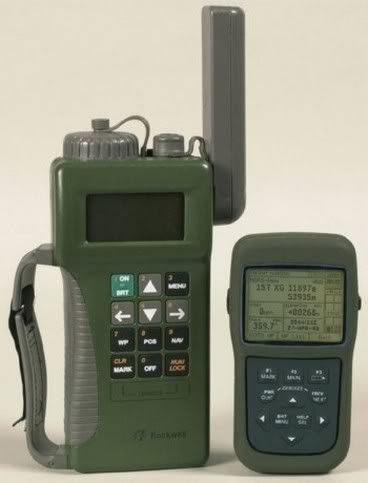

Receiver Militer



Receiver Mapping

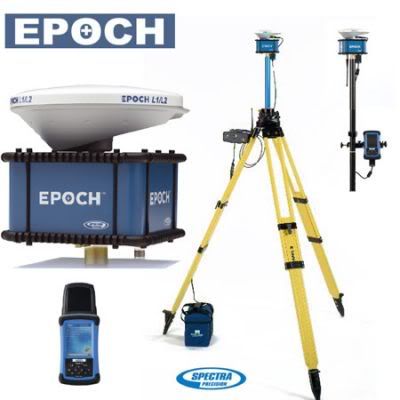

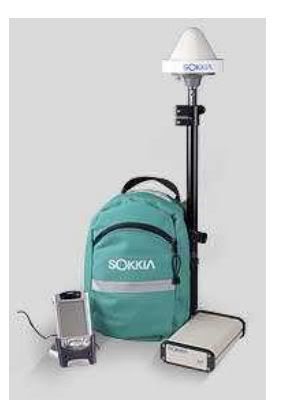

Receiver Geodetik





















Segitu Dulu Gan....Kl agan / sista minta update tar ane update lanjutannya coz panjang bgt...



Referensi : Buku Survei Satelit dari Hasanuddin Z. Abidin



Buat Semangat Updatenya bantu komen , rate, n kalo berkenan melon juga boleh gan





Maaf Gan Kalo kurang Rapi Ato Repost

Jangan dicabein ya gan kalo kurang berkenan
